RY导热油泵的结构原理‌

来源：泊头海涛泵业制造有限公司发布时间：2024/12/18 10:31:33

RY导热油泵 的结构原理‌主要包括以下几个方面：

1‌、基本结构‌：RY导热油泵为单级悬臂式结构，分为脚支撑和中心支撑两种形式。泵的进口为轴向吸入，出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上‌。

2、工作原理‌：RY导热油泵通过电动机带动泵转子旋转，利用叶轮的离心力将导热油吸入、压缩并排出，从而实现导热油的循环输送。具体过程如下：启动泵机使泵转子开始旋转，泵转子由电动机带动，通过泵轴将旋转动力传递给叶轮。在泵转子的旋转下，叶轮在离心力的作用下将导热油吸入泵体内。随着泵转子的持续旋转，导热油被叶轮传递到泵体的外周，同时沿着离心方向被压缩，这一过程中导热油的能量随之增加。压缩导热油在泵体中形成高压区域，随后经过出油口排出‌。

3、支撑结构‌：RY导热油泵采用双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油‌。

‌4、散热结构‌：RY导热油泵采用自热散热结构，改变了传统的水冷却结构，使结构简单、体积小、节约运行费用、性能好、使用可靠‌。

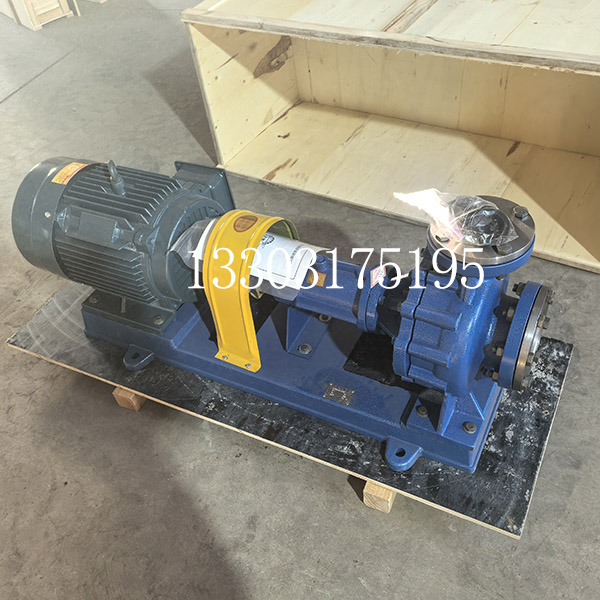

下面是RY100-65-200B导热油泵的发货实景图供大家参考:
