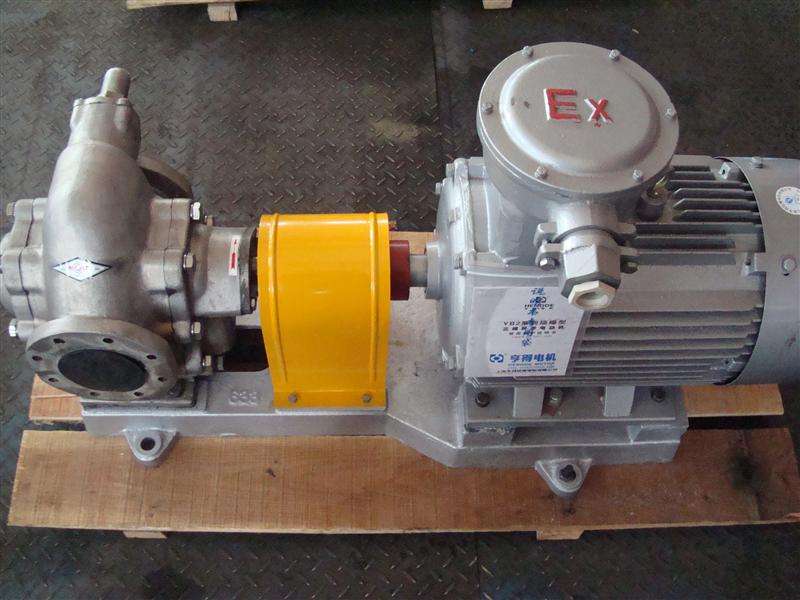

不锈钢齿轮泵主要用于机械设备中的润滑系统中输送润滑油,适用于输送粘度为5×10-6~1.5×10-3m2/s(5-1500cSt),2CY不锈钢齿轮泵温度240℃以下的具有润滑性的油料。不锈钢齿轮泵,可输送无润滑性的油料、饮料、低性的液体。2CY不锈钢齿轮泵配用铜齿轮可输送低内点液体,如汽油、苯等。本系列泵除配置普通电机外,还可根据用户需要配置同规格的性能稳定电机。
不锈钢齿轮泵适用范围
在输油系统中可用作传输、增压泵;
在燃油系统中可用作输送、加压、燃油泵;
在多样工业行业中,均可作润滑油泵用。
不锈钢齿轮泵结构特点
不锈钢齿轮泵主要有齿轮、轴、泵体、阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有按需定制的泄油和回油槽,是齿轮在工作中承受的扭矩力小,因此轴承负荷小,磨损小,泵效率好。
不锈钢齿轮泵设有阀作为超载保护,阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本阀不能作减压阀的长期工作,需要时可在管路上另行安装。
不锈钢齿轮泵从主轴外伸端向泵看,为顺时针旋转。
型号
| 流量 Q | 转速 n r/min
| 排出压力 p Mpa | 汽 蚀余量 )r m | 效率 η %
| 电动机 |
m3/h | L/min | 功率KW
| 型号 |
2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
