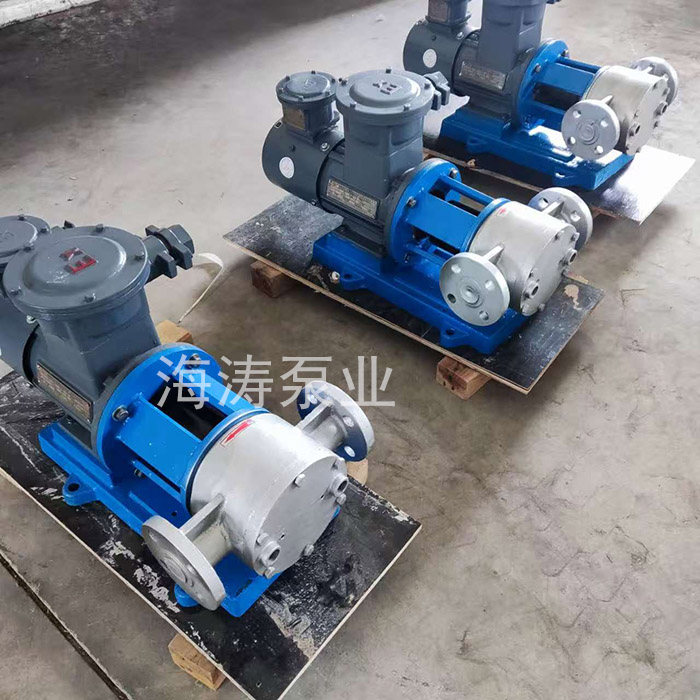

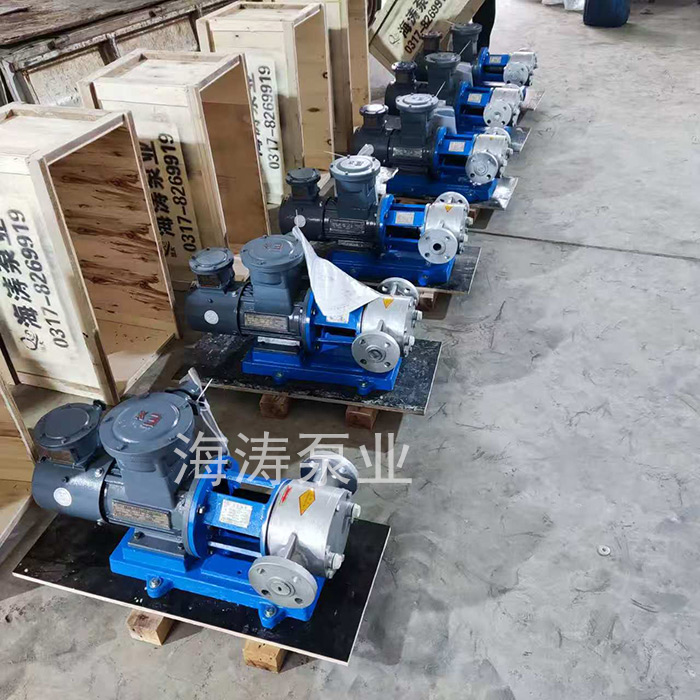

HTZKCL真空出料齿轮泵

HTZKCL系列真空出料齿轮泵，是海涛泵业生产的一种多级齿轮泵。具有排出压力高、真空吸入能力强、运行平稳、噪音低、效率高、寿命长等优点。

供应商：-泊头海涛泵业制造有限公司

技术服务热线：

0317-8269918 8269919

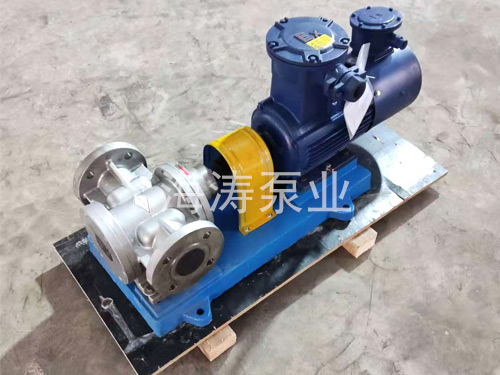

HTZKCL真空出料齿轮泵详细内容介绍

1. 产品概述

1.1 HTZKCL系列真空出料齿轮泵，是本公司生产的一种多级齿轮泵。具有排出压力高、真空吸入能力强、运行平稳、噪音低、效率高、寿命长等优点。
1.2 HTZKCL系列真空出料齿轮泵是一种自吸性能很好的容积式泵，每次开泵前无需灌液。
1.3 HTZKCL系列真空出料齿轮泵是利用所输送的物料自动润滑，日常工作时无须另加润滑油。
1.4 HTZKCL系列真空出料齿轮泵的壳体选用铸铁材质，其他主要零部件采用碳钢材质制造。
1.5 HTZKCL系列真空出料齿轮泵适用于输送矿物油类或无腐蚀性的具有润滑性的化工类液体。不适合输送有腐蚀性、无润滑性的、含硬质颗粒杂物的以及含有纤维的液体。亦不适用输送高挥发性、粘度低、闪点低的液体，例如：汽油、苯介质液体。
1.6 标准泵组，是用弹性联轴器与电动机直接连接后，安装在铸铁的公共底盘上。底盘也可用型钢焊接而成。
1.7 泵的配套底座和联轴器为铸铁或碳钢材质，如选用其他材质要在订货时特殊说明。

1.8 HTZKCL真空出料齿轮泵与其他泵的优势对比

1.8.1 HTZKCL真空出料齿轮泵采用合理的设计，为两级齿轮泵结构，输送压力高，结构简单紧凑，体积小，占用安装空间小。维修保养方便，性价比很高。相比以下几种形式的泵具有明显优势。
1.8.2 相比较高扬程离心泵采用多级设计，结构复杂，体积庞大，占用空间大。现场维修更换困难，价格成本高。
1.8.3 相比较双螺杆泵采用外部齿轮箱同步传动结构，结构复杂，体积庞大，占用空间大。配套四套机械密封，故障率很高。现场维修更换困难，价格成本高，维护成本高。
1.8.4 相比较三螺杆泵的螺杆转子采用特殊型线设计，转子的加工特殊需要专用加工设备，加工难度大，制造成本高，产品价格高。体积较大。
1.8.5 HTZKCL真空出料齿轮泵具有很强的真空吸入能力，能在负压真空下抽出物料或物料循环。相比其他形式的泵具有比较明显的优势。

2. HTZKCL系列真空出料齿轮泵的特点与应用

2.1 特点
2.1.1 具有很强的自吸能力。
2.1.2泵是靠输送的物料自动润滑，日常工作时无须另加润滑油。
2.1.2 排出压力高，实现较高压输送物料。
2.1.3 采用液压平衡设计，输出压力稳定，压力脉动小，振动小，噪音低，运行平稳，使用寿命长。
2.1.4 零部件采用模块式设计，通用性强，互换性强，维修更换方便，
2.1.5 结构紧凑，体积小，重量轻，占用空间小。
2.2 输送介质种类
2.2.1低润滑性液体：如轻柴油，重柴油，含蜡稀油。
2.2.2 润滑性液体：如有粘度或有润滑性的化工物料，燃油，机械油，润滑油，润滑脂，重油，轻油，原油。
2.2.3 食品行业的物料和粘性液体输送。
2.2.4 粘性液体：如各种合成橡胶液和人造胶液，乳化液。
2.2.5 消防液，消防泡沫输送。
2.3 HTZKCL系列真空出料齿轮泵的应用行业范围
HTZKCL系列真空出料齿轮泵能实现较高的排出压力，广泛应用于石油、化工、船舶、冶金、电力、机械制造、粮油、食品、消防安全等行业，输送各种有润滑性矿物油类或无腐蚀性的具有润滑性的化工类液体，需要较高输送压力的工况条件。例如燃油、机械油、润滑油、润滑脂、重油、原油、工业轻油等。
真空出料齿轮泵具有很强的真空吸入能力，在减压蒸馏，和分子蒸馏工艺中，实现高温高真空条件下的循环和真空状态出料。可替代进口的玛格齿轮泵产品使用。
2.3.1 HTZKCL系列真空出料齿轮泵广泛应用于废油再生行业的减压蒸馏、短程蒸馏、薄膜蒸发工艺中，实现真空条件下的物料抽出和物料循环。
2.3.2 HTZKCL系列真空出料齿轮泵应用于化工HTZKCL系列真空出料齿轮泵应用于化工新材料的减压蒸馏工艺中，实现真空环境物料抽出和物料循环。
2.3.4 HTZKCL系列真空出料齿轮泵应用于日用化工生产减压蒸馏工艺中，实现真空环境物料抽出和物料循环。
2.3.5 HTZKCL系列真空出料齿轮泵应用于香精香料生产减压蒸馏和分子蒸馏工艺中，实现真空环境物料抽出和物料循环。
2.3.6 HTZKCL系列真空出料齿轮泵应用于生物制剂生产减压蒸馏和分子蒸馏工艺中，实现真空环境物料抽出和物料循环。

2.3.7 在化学，石油，化工，食品工业中用做装载，输送和供液泵。

3. 泵型号及标准技术规范
3.1 泵型号及标准技术规范
3.1.1 型号说明

例： HTZKCL ----— 12

流量（m³/h）

海涛真空出料齿轮泵

3.1.2 HTZKCL系列真空出料齿轮泵的流量范围为0.21～120m³/h。
3.1.3 额定排出压力：6.0MPa。
3.1.4 泵进口允许的真空压力：5Pa。
3.1.5 允许输送物料的粘度范围 1.0～3000cst。
3.1.6 允许的使用温度不高于：300°C.
3.1.7 该系列产品性能参数，详见性能参数表。排出压力超过参数表中规定的压力要特殊定制。
3.1.8 当物料粘度增大，泵的轴功率增加，电动机功率也要增大。
3.1.9 当所输送物料粘度较大时，要有本公司技术部确认或单独设计。
3.1.10 HXY系列星型齿轮泵的材质寻去，壳体不见选用铸铁材质，其他主要零部件采用碳钢材质制造。如果泵要求不锈钢材质，参考HTZKCL系列星型不锈钢齿轮泵选型。
3.1.11 泵的进出口法兰连接尺寸符合HG/T20592标准的PN系列，法兰密封面形式为RF型，等同欧标法兰。也可按HG/T20615标准，等同美标法兰制作，订货时需特殊说明。
3.1.12 泵可设计为磁力传动式结构，在高温和密封要求严格的工况条件，可以实现无泄漏运转，使用300°C。磁铁材料选用稀土永磁材料，钕铁硼磁材料使用温度不超高150ºC，本结构齿轮泵建议在300°C以下温度使用，选用钐钴磁材料。使用温度超过300°C，要单独设计。
3.1.12 泵的旋转方向一般为面对着电动机的旋转轴方向看，标准旋转方向是逆时针旋转（右边是吸入口，左面是排出口)。
用户需要改变方向，须在订货时特殊注明。

3.2 HXY系列星型齿轮泵标准性能表（按46号润滑油50°C的数据）

型号	进出口径 HG/T20592	流量		转速 r/min	排出压力 MPa	允许吸入真空度 Pa	电动机 50Hz
型号	进出口径 HG/T20592	m³/h	L/min	转速 r/min	排出压力 MPa	允许吸入真空度 Pa	功率 KW	型号
HTZKCL-0.3	DN20 PN40	0.21	3.5	690	1.0	5	0.25	YE3-80M2-8
		0.3	5	900			0.37	YE3-801-6
		0.46	7.7	1390			0.55	YE3-801-4
		0.21	3.5	690	2.0		0.37	YE3-90S-8
		0.3	5	940			0.75	YE3-90S-6
		0.46	7.7	1390			1.1	YE3-90S-4
		0.21	3.5	690	3.0		0.55	YE3-90L-8
		0.3	5	940			1.1	YE3-90L-6
		0.45	7.5	1400			1.5	YE3-90L-4
		0.2	3.5	690	4.0		1.1	YE3-100L1-8
		0.28	4.8	900			1.1	YE3-90L-6
		0.42	7	1390			1.5	YE3-90L-4
		0.19	3.1	690	5.0		0.55	YE3-90L-8
		0.26	4.3	940			1.5	YE3-100L-6
		0.4	6.6	1400			2.2	YE3-100L1-4
		0.18	3	700	6.0		1.5	YE3-100L1-8
		0.24	4	940			1.5	YE3-100L-6
		0.38	6.4	1430			2.2	YE3-100L2-4
HTZKCL-0.8	DN25 PN40	0.6	10	690	1.0		0.37	YE3-90S-8
		0.8	13.5	900			0.55	YE3-802-6
		1.2	20	1390			0.75	YE3-802-4
		0.6	10	690	2.0		1.1	YE3-100L1-8
		0.8	13.5	935			1.1	YE3-90L-6
		1.2	20	1400			2.2	YE3-100L1-4
		0.6	10	690	3.0		1.5	YE3-112M-8
		0.8	13.5	940			1.5	YE3-100L-6
		1.2	20	1400			3	YE3-100L2-4
		0.54	9	700	4.0		1.5	YE3-112M-8
		0.7	12	940			2.2	YE3-112M-6
		1.0	18	1440			3	YE3-100L2-4
		0.48	8	710	5.0		1.5	YE3-112M-8
		0.65	10.8	960			2.2	YE3-112M-6
		0.98	16.2	1440			4	YE3-112M-4
		0.46	7.7	710	6.0		2.2	YE3-132S-8
		0.62	10.4	960			3	YE3-132S-6
		0.94	15.6	1440			4	YE3-112M-4

型号	进出口径 HG/T20592	流量		转速 r/min	排出压力 MPa	允许吸入真空度 Pa	电动机 50Hz
型号	进出口径 HG/T20592	m³/h	L/min	转速 r/min	排出压力 MPa	允许吸入真空度 Pa	功率KW	型号
HTZKCL-2	DN32 PN40	1.55	26	690	1.0	5	1.1	YE3-100L-8
		2.0	34	940			1.5	YE3-100L-6
		3.2	53	1440			2.2	YE3-100L1-4
		1.55	34	710	2.0		1.5	YE3-112M-8
		2.0	34	960			2.2	YE3-112M-6
		3.1	52	1440			3	YE3-100L2-4
		1.5	25	710	3.0		2.2	YE3-132S-8
		2.0	34	960			3	YE3-132S-6
		3.0	50	1440			5.5	YE3-132S-4
		1.48	24.5	710	4.0		3	YE3-132M-8
		2.0	34	960			4	YE3-132M1-6
		3.0	50	1440			7.5	YE3-132M-4
		1.43	24	710	5.0		4	YE3-160M-8
		1.94	32	960			5.5	YE3-132M2-6
		2.9	48.5	1440			7.5	YE3-132M-4
		1.39	23	720	6.0		5.5	YE3-160M2-8
		1.85	31	970			7.5	YE3-160M-6
		2.8	47	1460			11	YE3-160M-4
HTZKC-4.5	DN50 PN40	3.3	55	700	0.6		1.5	YE3-100L2-8
		4.5	75	940			1.5	YE3-100L-6
		6.8	112	1430			2.2	YE3-100L1-4
		3.3	55	710	1.0		2.2	YE3-132S-8
		4.5	75	960			2.2	YE3-112M-6
		6.8	112	1440			4	YE3-112M-4
		3.3	55	710	2.0		4	YE3-160M1-8
		4.5	75	970			5.5	YE3-132M2-6
		6.7	110	1460			7.5	YE3-132M2-4
		3.2	53	720	3.0		5.5	YE3-160M2-8
		4.4	73	970			7.5	YE3-160M-6
		6.5	108	1460			11	YE3-160M-4
		3.2	53	720	4.0		5.5	YE3-160M2-8
		4.3	72	970			7.5	YE3-160M-6
		6.4	107	1460			11	YE3-160M-4
		3	50	720	5.0		7.5	YE3-160L-8
		4.1	68	970			11	YE3-160L-6
		6.1	102	1460			15	YE3-160L-4

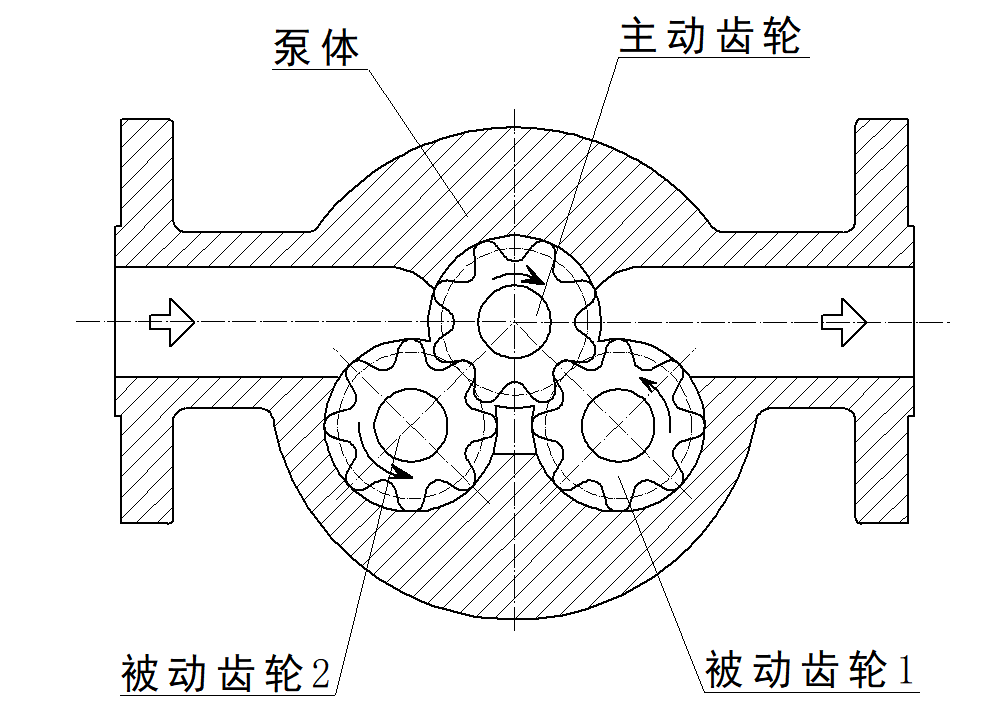

4. HTZKCL系列真空出料齿轮泵的工作原理传统的齿轮泵多为两齿轮形式，单级吸入，单级排出。单级吸入，泵的真空吸入能力有限；单级排出，泵的排出压力也有限。星型齿轮泵是多齿轮泵，由多个被动齿轮围绕一个主动齿轮成呈星型布置，故称作“星型齿轮泵”。相当于多级齿轮泵串联形式，逐级吸入，排出压力是多级逐级叠加。如图1. HTZKCL系列真空出料齿轮泵是三齿轮式结构，也可以称作“三齿轮泵”。泵工作时，由一个主动齿轮带动两个被动齿轮，相当于两个齿轮泵串图 1
