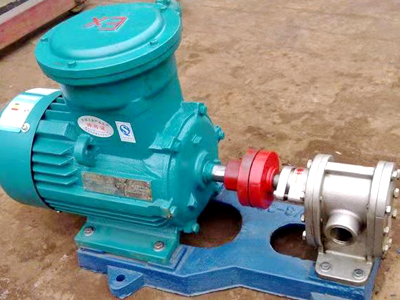

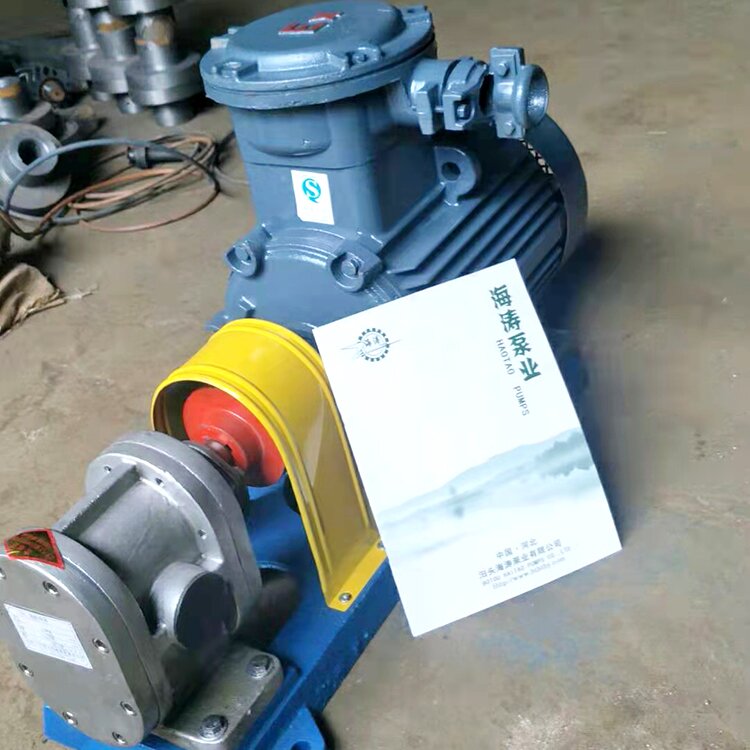

2CY系列不锈钢齿轮泵

2CY系列不锈钢齿轮泵具有性价比高,性能稳定,密封好;泊头海涛泵业生产的2CY齿轮泵主要有齿轮,轴,泵体,保护阀和轴端密封所组成;本系列泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机.

供应商：-泊头海涛泵业制造有限公司

技术服务热线：

0317-8269918 8269919

2CY系列不锈钢齿轮泵详细内容介绍

2CY系列不锈钢齿轮泵是齿轮泵当中常用常见的设备；泊头海涛泵业生产的2CY系列不锈钢齿轮泵主要用于各种机械设备中有润滑系统中输送润滑油，适用于输送粘度在5~1500cst，温度在180℃以下的具有润滑性的油料；如需高温，同本单位联系可配用密封即可。

2CY系列不锈钢齿轮泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为入吸腔，B为排出腔。泵运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧(A)形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。

2CY系列不锈钢齿轮泵的结构特点：
1．2CY系列不锈钢齿轮泵是卧式回转泵，主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。
2．泵体、轴承座等为灰铸铁件，齿轮用质优碳素钢材制作，亦可根据用户特殊需要用铜材料或不锈钢材料制作。
3．轴承座上有一填料函室，起轴向密封作用。采用骨架密封装置（也可根据客户需要换密封形式，例如：机械密封。）轴承采用单列向心球轴承。泵采用二个耐油橡胶圈和中间衬隔的一个挡圈组成，调节压紧盖上的两只螺母来调节密封的程度，轴承采用铜基粉末含油轴承。另外，本系列泵均可采用弹性好，适应高温和低温、化学性质稳定且有自润滑性能的柔性石墨做为填料。
4．泵内装有安全阀，当泵或排出管道发生故障或误将排出阀门关闭而产生高压和高压冲击时安全阀会自动打开，卸除部分或全部的高压液体回到低压腔，从而对泵及管道起到安全保护作用。

5．用弹性联轴器直接与驱动电机联接，并安装在公共铸铁底盘上。

2CY系列不锈钢齿轮泵的性能参数：

型号	流量 Q		转速 n r/min	排出压力 p Mpa	必需汽蚀余量 )r m	效率 η %	电动机
型号	m3/h	L/min	转速 n r/min	排出压力 p Mpa	必需汽蚀余量 )r m	效率 η %	功率KW	型号
2CY-1.08/2.5	1.08	18	1420	2.5	9.5	58	2.2	Y100L1-4
2CY-2.1/2.5	2.1	35	1420	2.5	9.5	58	3	Y100L2-4
2CY-3/2.5	3	50	1440	2.5	9.5	59	4	Y112M-4
2CY-4.2/2.5	4.2	70	1440	2.5	9.5	59	5.5	Y132S-4
2CY-7.5/2.5	7.5	125	1440	2.5	9.5	63	7.5	Y132M-4
2CY-12/2.5	12	200	1460	2.5	9.5	63	15	Y160L-4
